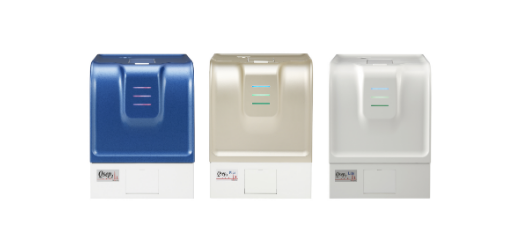

Qsep1，Qsep1-Plus，Qsep1 Advance，Qsep1 -Lite便攜式生物分析儀

便攜式毛細管電泳儀

Qsep1，Qsep1Advance和Qsep-Lite便攜式生物分析儀兼容8孔模塊，12孔模塊。Qsep1-Plus在Qsep1基礎上進行樣本容量升級一兼容8孔模塊，12孔模塊，19孔模塊，相對Qsep100，其體積小,重量輕，便于攜帶，可進行現場檢測。

產品特色 適用場所

小巧可攜帶 分子生物學實驗

重量僅5.5kg 教學實驗室

有線、Wi-Fi連接 小型診所(搭配快速檢測試劑)

DC12V電壓(可使用車充) 快速檢測中心

戶外檢測 8孔模塊12孔模塊19孔模塊

Qsep1系列規格

• 檢測方式:熒光檢測
• 系統光源:LED
• 分離電壓:1-8KV
• 連接方式:有線連接，Wi-Fi遠程控制
• 電源規格:DC12V(110-240V)
• 重量:5.5KG
• 尺寸:24(長)*21(寬)*30(高)cm

傳統凝膠電泳的實驗流程

Qsep1系列檢測一步到位(PCR產物直接上樣)

Qsep1系列相對傳統凝膠的優勢

全自動完成多步工作:無需配膠、倒膠、點樣、跑膠、拍照;無需定時觀測，安全無毒

自動分析記錄:無需人工計算濃度大小

快速分析:1-5分鐘完成原先近1小時的工作

靈敏度和分辨率:1pg/uL,1-4bp(500bp以內)

節約樣本:僅消耗0.1兒L樣本

節約耗材用量:無需每次實驗添加DNAladder，并節省大量手套、槍頭和PCR管

結果美觀直接:多種結果呈現形式，美觀直接，不會出現“邊緣效應”

應用小結

應用領域	應用實驗
遺傳學研究	蛋白分析	STR/SSR微衛星分型
DNA指紋圖譜分析	核酸蛋白互作	AFLP/RFLP
病原微生物檢測或分型	常規PCR產物檢測	高分辨率基因分型
轉基因動植物檢測	Genomic DNA質控	高分辨率多重PCR分析
食品安全分析	NGS建庫質控	質粒DNA酶切，構造及純度分析
農漁業養殖	ct/cf DNA質控	合成引物分析
各種疾病篩查，分子診斷	總RNA、mRNA、片段化RNA、micro-RNA質控

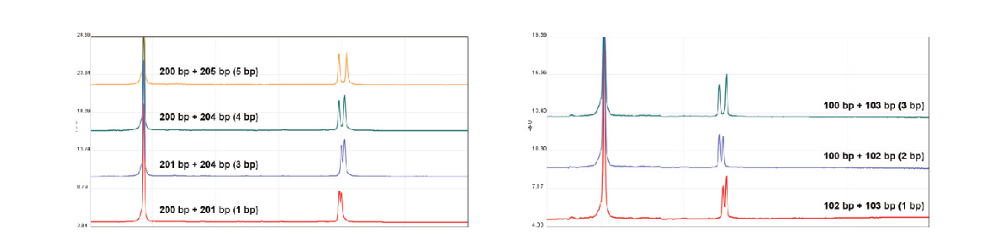

高分辨率結果

Qsep系列產品的分辨率可高達1%。上圖顯示在100bp和200bp處 ，Qsep系列產品可清楚分辨1bp差異的條帶。

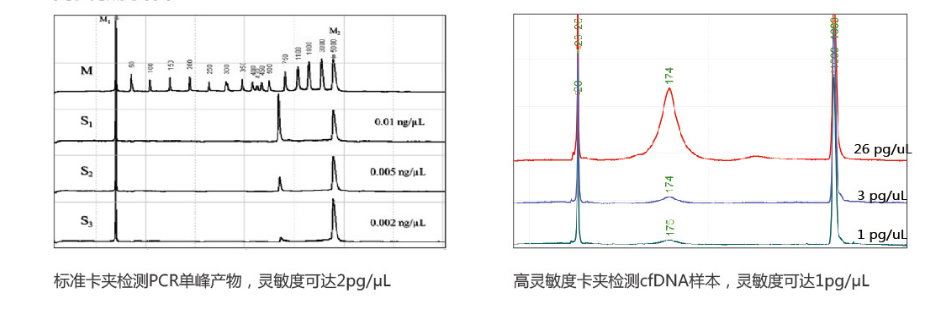

高靈敏度結果

實驗結果分析圖

Qsep系列產品可任意選擇呈現信號峰圖或模擬凝膠電泳圖的結果，并可輕松導出包括原始數據在內的多種結果文檔。重復性好，無交叉污染。

RNA質控

RNA樣品被RNA酶降解是下游實驗失敗的一個重要原因。Qsep系列全自動核酸蛋白分析系統以峰圖展示了RNA質量分析的結果，即使是輕微的降解也可輕易被檢測出來，還可以檢測smallRNA(6-150nt)分子。除此之外，Qsep系列產品特有的RNA質量值(RQN:RNAQuality Number)可對每個RNA樣品的質量作出標準化評估。

Genomic DNA質控                  cf/ctDNA質控

圖一：Qsep系列全自動核酸蛋白分析系統以峰圖展示了gDNA質量分析的結果，可以判斷gDNA降解的情況。Qsep系列產品特有的gDNA.質量值(DQN:DNAQuality Number)可對每個gDNA樣品的質量作出標準化評估。

大片段樣本質控

圖二：cf/ctDNA提取質量是決定后續質量的重要因素之一。上圖為高敏卡夾檢測cfDNA樣本結果，樣本濃度為7pg/uL，結果顯示主帶明顯且大小為177bp，符合預期。

大片段樣本質控

Awerage sbe:45.174.1bp

Average Molarty:0.32 nmcleLl

DQN: 9.4

Qsep系列可以快速檢測大片段核酸樣本，可應用于基因組完整性質控和三代測序文庫的質控。

二代測序建庫質控

典型NGS建庫流程

Qsep系統適用于如上圖所示的NGS流程中標記的環節，并進行樣本的定性定量。

NGS質控結果

NGS (Next Generation Sequencing)，隨著新一代測序的通量和費用不斷改善，樣品制備和檢測成為整個NGS流程中亟待改善的一環?？焖贉蚀_地將基因組DNA進行片段化是NGS新一代測序技術中尤為關鍵的步驟。測序文庫中DNA片段質量好壞則是關系測序質量高低的決定性因素，Qsep系列全自動核酸蛋白分析系統，大大減少手工操作時間，高通量、快速、精確對NGS文庫進行質量的檢測。

臨床診斷

依靠良好的實驗設計或配合市場上成熟的試劑盒，Qsep系列僅需常規的PCR擴增引物(無需標記)，便可為您輕松實現Y染色體AZF微缺失，地貧基因分型，EGFR突變檢測，葉酸MTHFR基因突變檢測，呼吸道病毒分型檢測，副溶血性弧菌毒力基因檢測，腸道病毒或細菌感染分型檢測等眾多臨床檢測，還可應用于多重食源性致病菌檢測、消化道感染病原體檢測或傳染病檢測等，并提供全自動、標準化、低成本的解決方案。

Y染色體AZF微缺失結果

          多重食源性致病菌檢測                                       多重呼吸道病原菌檢測

多重病毒/病原菌檢測結果

■卡夾規格

Qsep1系列卡夾	分析樣本	分離范圍	最佳分辨率(S0Obp以內)
High Sensitivity Cartridge Kit ( N1)	DNA	15bp-50kb	1-4bp
High Resolution Cartridge Kit ( s1 )	DNA	15bp-50kb	1-4bp
Standard Cartridge Kit ( s2)	DNA	15bp-50kb	5-10bp
Kilobase Cartridge Kit ( S3)	DNA	15bp-165kb	1-4bp
Customized Cartridge Kit ( c1)	DNA	15bp-5okb	1-4bp
Fast Cartridge Kit ( F3 )	DNA	15bp-50kb	10-20bp
RNA Cartridge Kit ( R1)	RNA	N/A	N/A
High Sensitivity RNA Cartridge Kit ( NR1)	RNA	N/A	N/A
Protein Cartridge Kit	Protein	5-250KDa	1-3KDa
Cell Cartridge kit	Cell	N/A	N/A
